Совместимость материнской платы и видеокарты начинается со слота: карта с разъёмом PCIe x16 встаёт в любую плату со слотом x16. Версии PCI Express совместимы в обе стороны: карта PCIe 5.0 работает в плате 3.0, только на скорости 3.0. Мешают сборке другие вещи: блоку питания не хватает мощности или кабелей, карта не влезает в корпус, а Intel Arc на старой платформе остаётся без Resizable BAR.
- Как проверить совместимость
- Таблица совместимости версий PCI Express
- Совместимость видеокарты с процессором
- Линии x16, x8 и x4
- Сколько FPS теряется на старом PCIe
- Блок питания и разъёмы
- Intel Arc и Resizable BAR: пример A750 и B450
- Проверка совместимости комплектующих ПК онлайн
- Как узнать, в каком режиме работает видеокарта
- Частые вопросы
- Подойдёт ли видеокарта PCIe 5.0 к материнской плате PCIe 3.0?
- Нужен ли новый блок питания под разъём 12V-2×6?
- Почему GPU-Z показывает PCIe 2.0 вместо 4.0?
Как проверить совместимость
Перед покупкой видеокарты в старый ПК или в новую сборку сверьте четыре пункта.
- Найдите в характеристиках материнской платы полноразмерный слот PCIe x16 и его версию. Видеокарту ставят в верхний, ближний к процессору.
- Сравните блок питания с рекомендацией производителя видеокарты: мощность в ваттах и разъёмы, 8-pin или 16-контактный 12V-2×6.

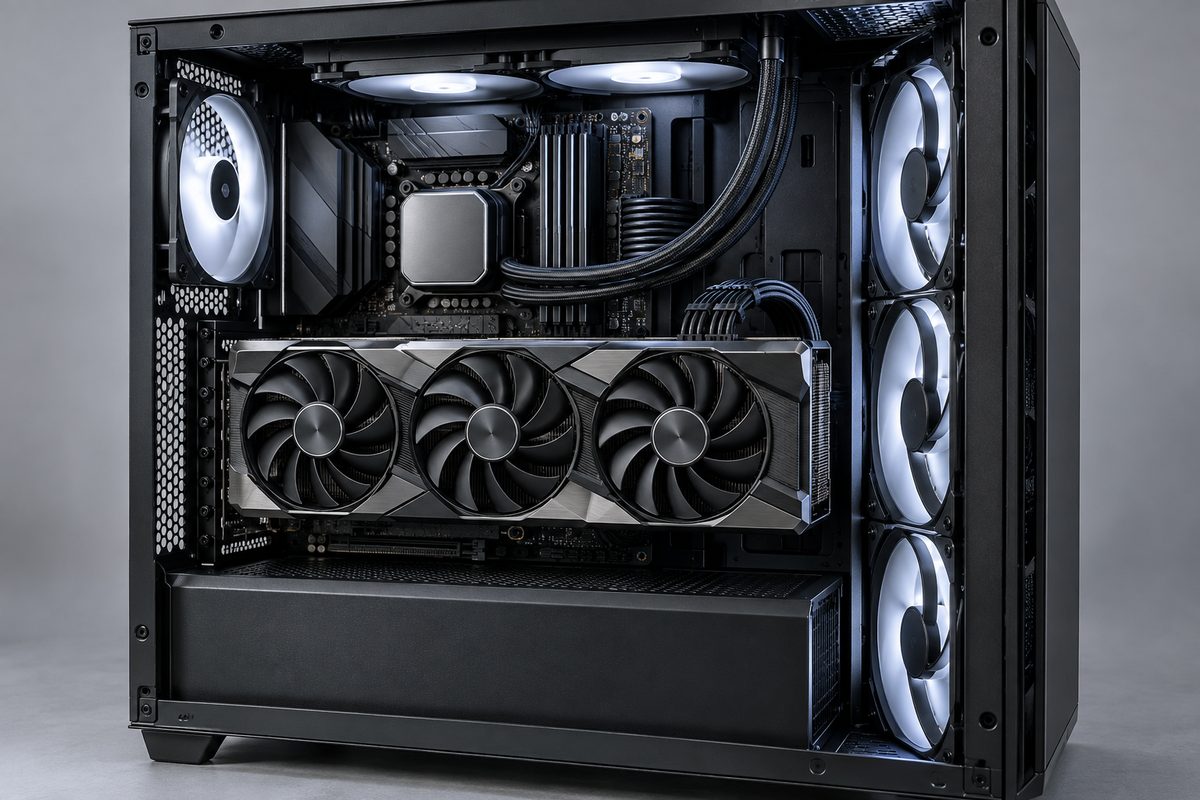

- Сверьте длину карты в миллиметрах с максимальной длиной видеокарты из характеристик корпуса. Толщина в слотах важна в маленьких корпусах.
- Посмотрите процессор: от него зависит версия PCIe главного слота, а для Intel Arc ещё и поддержка Resizable BAR.
Таблица совместимости версий PCI Express
С каждым поколением скорость линии удваивается.
| Версия PCIe | Скорость линии | x16, суммарно в обе стороны | x8, суммарно в обе стороны |
|---|---|---|---|
| 3.0 | 8 ГТ/с | 32 ГБ/с | 16 ГБ/с |
| 4.0 | 16 ГТ/с | 64 ГБ/с | 32 ГБ/с |
| 5.0 | 32 ГТ/с | 128 ГБ/с | 64 ГБ/с |
Версию главного слота задают чипсет платы и процессор:
| Платформа | Чипсеты | Версия PCIe слота видеокарты |
|---|---|---|
| AMD AM4 | A320, B350, B450, X370, X470, A520 | 3.0 |
| AMD AM4, Ryzen 3000 и 5000 | B550, X570 | 4.0 |
| AMD AM5 | A620, B650, B840, B850, X670 | 4.0 |
| AMD AM5 | B650E, X670E, X870, X870E | 5.0 |
| Intel Core 6-10-го поколения | 100-400-я серия | 3.0 |
| Intel Core 11-го поколения | B560, Z590 | 4.0 |
| Intel Core 12-14-го поколения, Core Ultra 200S | 600, 700 и 800-я серия | 4.0 или 5.0, по спецификации платы |
Совместимость видеокарты с процессором
Процессор может урезать слот. Гибридные Ryzen с графикой Radeon для AM4, например Ryzen 5 5600G, дают видеокарте PCIe 3.0 даже на B550. Core 10-го поколения на плате B560 или Z590 тоже работает в режиме 3.0. Ryzen 8000 на AM5 включает главный слот в режиме x8 или x4, в зависимости от модели. Со слабым процессором в играх частоту кадров ограничит процессор.
Линии x16, x8 и x4
Часть видеокарт подключена восемью линиями: RTX 4060 Ti (4.0 x8), RTX 5060 Ti (5.0 x8), Intel Arc B580 (4.0 x8). На плате с версией 3.0 у RTX 5060 Ti остаётся 16 ГБ/с суммарно в обе стороны, четверть родной полосы. Radeon RX 9060 XT, RX 9070 XT и Arc A750 используют все 16 линий.
Линии делит и сама плата. У ASUS ROG Strix Z790-E Gaming WiFi SSD в слоте M.2_1 переводит слот видеокарты в режим x8. Два слота x16 от чипсета Z790 на той же плате работают в режиме x4. Схему деления ищите в характеристиках и инструкции своей модели.
Сколько FPS теряется на старом PCIe
- RTX 5060 Ti, 24 игры, процессор Ryzen 7 9800X3D: на 4.0 x8 минус 2 % в 1080p и 1 % в 1440p, на 3.0 x8 минус 4 %, с трассировкой лучей около 5 %.
- RTX 5090, 25 игр, тот же процессор: 4.0 x16 отнимает около 1 %, 3.0 x16 около 4 % в 1080p и 1440p и около 2 % в 4K. В нижнем слоте 4.0 x4 потеря 11 % в 1080p, 10 % в 1440p и 6 % в 4K.
- RTX 5060 Ti 8 ГБ, когда видеопамяти не хватает (1440p с апскейлом): в Dragon Age: The Veilguard на PCIe 3.0 средние 27 кадров/с и 9 кадров/с в 1 % худших, 16-гигабайтная версия на том же 3.0 выдала 66 и 47.
Покупать материнскую плату с PCIe 5.0 ради видеокарты нет смысла. Плохое сочетание другое: 8 ГБ видеопамяти, интерфейс x8 и плата PCIe 3.0. Когда видеопамять заканчивается, игра держит текстуры в оперативной памяти и гоняет их по шине. У RTX 5060 Ti на плате PCIe 3.0 это 3.0 x8: около 8 ГБ/с в одну сторону. Для сравнения, пиковая скорость двухканальной DDR5 на 6000 МТ/с около 96 ГБ/с, DDR4 на 3600 МТ/с около 50 ГБ/с, видеопамяти RTX 5060 Ti 448 ГБ/с. В игровой ПК на B450 лучше взять версию на 16 ГБ.
Блок питания и разъёмы

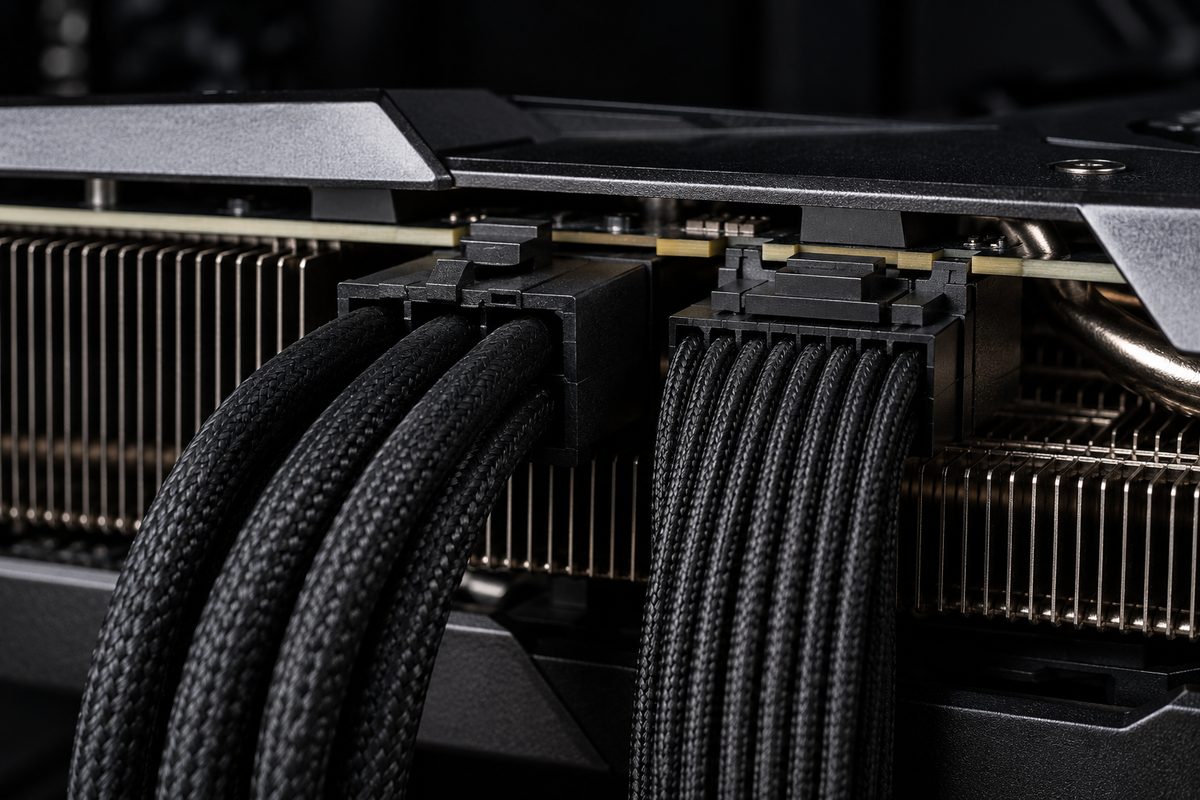

Слот x16 отдаёт видеокарте до 75 Вт, кабель 8-pin до 150 Вт, 16-контактный 12V-2×6 до 600 Вт. Минимальный блок питания NVIDIA считает для системы с Ryzen 9 9950X.
| Видеокарта | Мощность карты | Блок питания от | Питание |
|---|---|---|---|
| GeForce RTX 5060 | 145 Вт | 550 Вт | 1 × 8-pin |
| GeForce RTX 5060 Ti | 180 Вт | 600 Вт | 1 × 8-pin |
| GeForce RTX 5070 | 250 Вт | 650 Вт | 2 × 8-pin через переходник или 12V-2×6 |
| GeForce RTX 5070 Ti | 300 Вт | 750 Вт | 2 × 8-pin через переходник или 12V-2×6 |
| GeForce RTX 5080 | 360 Вт | 850 Вт | 3 × 8-pin через переходник или 12V-2×6 |
| GeForce RTX 5090 | 575 Вт | 1000 Вт | 4 × 8-pin через переходник или 12V-2×6 на 600 Вт |
| Radeon RX 9060 XT 16 ГБ | 160 Вт | 450 Вт | по модели |
| Radeon RX 9070 | 220 Вт | 650 Вт | по модели |
| Radeon RX 9070 XT | 304 Вт | 750 Вт | по модели |
| Intel Arc B580 | 190 Вт | 600 Вт | 1 × 8-pin |
| Intel Arc A750 | 225 Вт | 600 Вт | 8-pin + 6-pin |
Тип и число разъёмов у RTX и Radeon от партнёров отличаются, точный набор смотрите на странице модели до покупки. Штекер 12V-2×6 вставляйте до щелчка: в этом разъёме сигнальные контакты замыкаются, только когда штекер вошёл до конца.
Intel Arc и Resizable BAR: пример A750 и B450
Arc A750 встанет в B450 и заработает в режиме 3.0. Системные требования Intel для Arc A-серии:
- Процессор для платы AM4: Ryzen 5000 или большинство Ryzen 3000. Ryzen 2000 в списке нет.
- BIOS с Resizable BAR. У MSI B450 Tomahawk Max он появился с обновлением BIOS, для своей платы смотрите список версий BIOS на сайте производителя.
- В BIOS включены UEFI, Above 4G Decoding и Re-Size BAR Support, CSM (Legacy) выключен.
- Блок питания от 600 Вт с кабелями 8-pin и 6-pin.
Без Resizable BAR Arc запускается, но работает медленнее, поэтому в сборку на Ryzen 5 2600 мы бы взяли GeForce или Radeon.
Проверка совместимости комплектующих ПК онлайн
Конфигуратор ПК в магазине собирает компьютер из выбранных комплектующих и отсекает явно несовместимое по своей базе. Длину карты, кабели блока питания и версию слота сверьте сами по страницам производителей.
Видеокарта MSI работает в плате ASUS или Gigabyte. У MSI на странице поддержки платы есть вкладка Compatibility, раздел VGA: там карты, проверенные производителем. Если вашей модели в списке нет, она всё равно подойдёт к слоту x16. У ASUS и Gigabyte ищите похожий список (QVL, Support List) на странице поддержки платы.
Как узнать, в каком режиме работает видеокарта
- Скачайте GPU-Z с сайта разработчика и запустите.
- Найдите поле Bus Interface, например «PCIe x16 4.0 @ x16 4.0»: слева то, что умеет карта, справа текущий режим.
- Запустите игру в окне и посмотрите поле ещё раз. В простое карта ради экономии энергии может показывать младшую версию, например 2.0, под нагрузкой режим поднимается.
У GeForce то же видно в Панели управления NVIDIA: «Справка» → «Информация о системе», строка «Шина». У RTX 4060 Ti, RTX 5060 Ti и Arc B580 режим x8 штатный: если слева тоже x8, это норма. Если карта x16, а под нагрузкой видно x8, проверьте занятые слоты M.2 и то, в каком слоте стоит карта. Для замера FPS до и после включите оверлей статистики NVIDIA по Alt + R.
Частые вопросы
Подойдёт ли видеокарта PCIe 5.0 к материнской плате PCIe 3.0?
Да. Разъём тот же, карта заработает на скорости 3.0. RTX 5090 в тесте на 3.0 x16 потеряла около 4 % производительности, RTX 5060 Ti на 3.0 x8 тоже 4 %. Хуже всего картам x8 с 8 ГБ памяти, когда её не хватает.
Нужен ли новый блок питания под разъём 12V-2×6?
Не обязательно. В спецификациях эталонных RTX 50 NVIDIA пишет, что переходник с кабелей 8-pin лежит в коробке; у карт партнёров комплектацию проверьте на странице модели. Мощность блока при этом нужна не ниже рекомендованной: для RTX 5070 это 650 Вт.
Почему GPU-Z показывает PCIe 2.0 вместо 4.0?
Карта в простое и экономит энергию. Запустите игру, и режим поднимется до рабочего.
